Un onduleur annoncé à 12 kW ne signifie pas qu’il convient automatiquement à toutes les maisons ni à toutes les installations photovoltaïques. Pour le Deye SUN-12K-SG02LP1-EU-AM3-P, il faut regarder ensemble la puissance AC, les limites d’entrée des panneaux, les caractéristiques de la batterie et la puissance disponible en secours. Le suffixe « P » est essentiel : ne transposez pas les caractéristiques d’une autre version SG02 sans vérifier sa fiche fabricant.

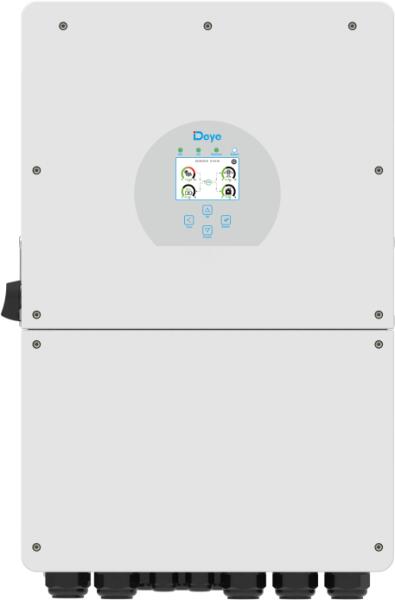

Fiche technique du Deye SUN-12K-SG02LP1-EU-AM3-P
Les caractéristiques ci-dessous reprennent la fiche technique Deye de la famille SG02LP1 EU AM3-P, publiée en septembre 2026. Consultez toujours la documentation correspondant à la référence inscrite sur l’étiquette de l’appareil : les variantes non-P, les anciennes générations et les versions destinées à d’autres pays peuvent avoir des entrées PV, des courants ou des menus différents.
| Caractéristique | Donnée fabricant pour la version 12 kW AM3-P | Ce que cela implique |
|---|---|---|
| Puissance active AC nominale | 12 000 W, monophasé | Puissance nominale de conversion côté alternatif ; elle ne garantit pas que chaque branche du logement puisse recevoir 12 kW. |
| Tension AC | 220/230 V | Le dimensionnement du raccordement et des protections doit tenir compte du courant indiqué dans la notice. |
| Puissance PV maximale en entrée | 19 200 W | Valeur de la fiche pour cette référence ; elle ne prédit pas la production annuelle et ne remplace pas le calcul des tensions et courants. |
| Puissance PV maximale « access » | 24 000 W | La fiche distingue cette donnée de la puissance PV maximale en entrée. Ne les confondez pas avec la puissance AC nominale. |
| Trackers MPPT / strings | 3 MPPT, jusqu’à 2 strings par tracker selon la fiche | La version « P » permet davantage de séparation des champs PV que certaines variantes SG02. Vérifiez le schéma de raccordement exact. |
| Tension PV maximale | 500 V | La tension à vide des panneaux en série doit rester sous cette limite, y compris à la température minimale du lieu. |
| Plage MPPT indiquée | 125 à 425 V | La tension de fonctionnement du string doit rester dans la plage prévue, selon les conditions d’exploitation. |
| Entrée batterie | 40 à 60 V · jusqu’à 250 A de charge/décharge | La batterie, son BMS, les câbles et les protections peuvent imposer une limite plus basse. |
| Puissance de crête en secours | Jusqu’à 2 fois la puissance nominale pendant 10 secondes selon la fiche | Il s’agit d’une capacité momentanée, pas d’une puissance continue disponible pour tous les appareils. |
La fiche fabricant indique aussi jusqu’à 32 A de courant de fonctionnement PV par tracker et 60 A de courant de court-circuit maximal par tracker. Ces plafonds ne sont pas des objectifs de conception : les courants des modules et des strings en parallèle doivent être calculés et comparés aux limites de la référence exacte.
Comment dimensionner les panneaux avec un Deye 12 kW monophasé ?
Il faut distinguer trois choses : la puissance des panneaux en kWc, la puissance DC maximale admise à l’entrée PV et la puissance AC nominale de l’onduleur. Elles sont liées, mais elles ne sont pas interchangeables. Le chiffre « 12 kW » décrit ici la puissance AC nominale du modèle ; il ne signifie ni qu’il faut exactement 12 kWc de panneaux, ni que l’installation produira 12 kW en permanence.
La fiche de la version AM3-P consultée mentionne 19,2 kW de puissance PV maximale en entrée et distingue une valeur de 24 kW de « puissance PV access ». Le surdimensionnement DC éventuel se décide à partir du climat, des orientations, de l’inclinaison, des ombrages, du profil de consommation et des limites électriques. Lorsque la production potentielle dépasse la conversion disponible, l’écrêtage peut apparaître ; il faut comparer ce compromis au coût et au profil de production attendu.
Répartir les panneaux sur les MPPT
Un MPPT suit le point de puissance optimale d’un groupe de panneaux. La version « P » de cette référence est donnée avec trois trackers MPPT. Cela peut faciliter la gestion de champs séparés, par exemple des panneaux sur des pans de toiture ayant des orientations différentes. Cela ne signifie pas qu’il faut répartir automatiquement chaque orientation au hasard : les strings raccordés ensemble doivent respecter le plan de câblage et les exigences de tension et de courant de la notice.
- Relever la tension à vide (Voc), la tension au point de puissance maximale (Vmp), le courant de court-circuit (Isc) et le courant au point de puissance maximale (Imp) du module exact.
- Calculer le nombre de panneaux en série avec la correction de Voc par temps froid ; la tension totale ne doit jamais dépasser la limite de 500 V.
- Vérifier que la tension de fonctionnement reste dans la plage MPPT annoncée pour la référence.
- Si deux strings sont raccordés au même MPPT, vérifier leurs caractéristiques et l’addition de leurs courants par rapport aux limites d’entrée.
- Prendre en compte l’orientation et l’ombrage lors de l’affectation des strings aux trackers.
Le simple nombre de panneaux ne suffit donc pas à confirmer la compatibilité. Deux champs de 10 panneaux peuvent présenter des tensions différentes selon leur modèle, leur température et leur montage. Faites valider le plan de strings avec la fiche technique complète du module et celle de l’onduleur.
Pour choisir le matériel photovoltaïque, consultez aussi notre panneau solaire bifacial 500 W et le guide compatibilité entre panneaux, onduleur et batterie.
Quelle batterie associer à un Deye 12 kW ?
Le SUN-12K-SG02LP1-EU-AM3-P est un modèle basse tension. Sa fiche indique une plage batterie de 40 à 60 V et un courant maximal de charge/décharge de 250 A. Une batterie « 48 V » ou « 51,2 V » n’est toutefois pas automatiquement compatible : il faut aussi vérifier le modèle du BMS, le protocole de communication, les limites de courant et les réglages autorisés par les fabricants.
La capacité en kWh indique combien d’énergie la batterie peut stocker ; le courant et la puissance que son BMS peut délivrer déterminent à quelle vitesse elle peut alimenter les usages. Par exemple, une batterie nominale de 51,2 V limitée à 200 A par son BMS représente environ 10,2 kW DC théoriques (51,2 × 200), avant les pertes de conversion et les autres limites du système. Elle ne peut donc pas nécessairement fournir seule les 12 kW AC nominaux de l’onduleur.
À l’inverse, ajouter de la capacité en kWh ne relève pas automatiquement la puissance instantanée. Plusieurs batteries doivent être prévues pour fonctionner ensemble, partager correctement les courants et respecter les règles de communication et de paramétrage du fabricant. Le courant maximal de 250 A indiqué par Deye est une limite de l’onduleur, pas une consigne à imposer à n’importe quel pack.
Dimensionnez la capacité à partir des consommations à décaler et du surplus solaire réellement disponible. Une batterie de 16,4 ou 20,07 kWh peut convenir à des profils différents ; le bon choix dépend des usages nocturnes, de la saison, de la puissance PV et de la réserve souhaitée. Voir nos guides sur la batterie 16,4 ou 20,07 kWh et sur la compatibilité batterie 48 V / Deye.
Le 12 kW monophasé est-il adapté à votre maison ?
Un modèle monophasé concentre sa puissance sur une seule phase. À 230 V, 12 kW correspondent à environ 52 A en valeur nominale (12 000 ÷ 230), avant de tenir compte des facteurs de puissance et du fonctionnement réel. La fiche fabricant donne des courants nominaux et maximaux propres au modèle ; ils doivent être pris en compte dans l’étude électrique. Cela ne signifie pas qu’un abonnement, un tableau ou un câble existant est automatiquement adapté.
Ce type d’onduleur peut être pertinent lorsque le logement est monophasé, que les consommations simultanées sont importantes et que l’installation PV et le stockage justifient cette puissance. Il peut notamment intéresser une maison avec plusieurs gros usages, une batterie conséquente ou un projet d’évolution. Mais la puissance appelée sur le réseau, la puissance souscrite, les protections, les sections de câbles et les limites des circuits doivent être examinées ensemble par une personne qualifiée.
Pour une maison dont la consommation de pointe reste faible et dont le champ PV est réduit, un onduleur de 12 kW peut être surdimensionné par rapport au besoin. Le bon modèle n’est pas le plus puissant : c’est celui qui correspond à la puissance appelée, au champ photovoltaïque, à la batterie et aux usages à secourir. Comparez les autres références Deye dans notre guide de choix des puissances d’onduleurs hybrides Deye.
La sortie secours peut-elle alimenter toute la maison ?
La fonction de secours, parfois appelée EPS ou backup, ne rend pas automatiquement toute l’installation domestique autonome en cas de coupure. Le résultat dépend du câblage, de la puissance continue disponible sur la sortie concernée, des appels de courant des appareils, du BMS et de l’énergie encore présente dans la batterie. La puissance de crête annoncée pour quelques secondes sert à absorber un démarrage ponctuel ; elle ne doit pas être interprétée comme une puissance permanente.
Avant de raccorder des circuits au secours, classez les charges prioritaires : éclairage, réfrigérateur, box internet, chauffage ou pompe à eau, par exemple. Une pompe à chaleur, une plaque de cuisson et une borne de recharge peuvent créer des pointes très élevées. Il faut vérifier leur puissance et leur simultanéité, puis prévoir une architecture adaptée avec les protections requises. La borne peut être exclue du secours ou limitée si le scénario de fonctionnement l’exige.
Checklist avant d’acheter ou de dimensionner le Deye 12 kW
- Confirmer la référence exacte inscrite sur l’onduleur, notamment le suffixe AM3-P, et télécharger sa fiche et sa notice correspondantes.
- Vérifier le raccordement monophasé, la puissance disponible, le tableau, les protections et les circuits concernés avec un professionnel.
- Calculer chaque string PV à partir des valeurs Voc, Vmp, Isc et Imp des panneaux, y compris la correction de tension par temps froid.
- Répartir les strings sur les MPPT selon leurs orientations, leurs caractéristiques électriques et les limites de courant.
- Valider la batterie : plage de tension, courant maximal du BMS, compatibilité de communication, nombre de packs et limites constructeur.
- Définir les usages de secours et vérifier la puissance continue, les démarrages et les appareils susceptibles de fonctionner simultanément.
- Comparer le dimensionnement au profil de consommation et aux projets futurs pour éviter une puissance inutile ou une batterie sous-exploitée.
Questions fréquentes sur le Deye 12 kW monophasé
Combien de panneaux peut-on raccorder à un Deye 12 kW ?
Il n’existe pas de nombre universel. Il faut connaître la puissance et les caractéristiques électriques du panneau, le nombre de modules par string, la température minimale et les limites de tension et de courant de l’onduleur. La fiche de la version étudiée annonce 19,2 kW de puissance PV maximale en entrée ; cette valeur ne remplace pas le calcul détaillé des strings.
Quelle différence entre le Deye SG02LP1-EU-AM3-P et une version sans « P » ?
Le suffixe identifie une variante matérielle. La fiche officielle du modèle AM3-P étudiée ici indique trois trackers MPPT et jusqu’à deux strings par tracker. Ne transposez pas ces données à une autre version : comparez les références complètes et leurs fiches techniques.
Une batterie 48 V est-elle compatible avec le Deye 12 kW ?
La plage batterie indiquée pour la référence étudiée est de 40 à 60 V, mais la tension seule ne prouve pas la compatibilité. Il faut également vérifier le BMS, le courant admissible, la communication et les réglages validés par les fabricants.
Un Deye 12 kW peut-il fonctionner avec une batterie de 16 kWh ?
La capacité en kWh et la puissance de sortie sont deux données différentes. Une batterie de 16 kWh peut stocker beaucoup d’énergie, mais son BMS peut limiter le courant et donc la puissance que l’onduleur peut en tirer à un instant donné. Vérifiez les limites de courant du pack et de l’onduleur.
Le Deye 12 kW peut-il alimenter toute la maison pendant une coupure ?
Pas automatiquement. La sortie secours, les circuits câblés dessus, la batterie, les appels de courant et les appareils utilisés simultanément déterminent ce qui restera alimenté. Une étude de la puissance et du câblage est nécessaire.
Documentation et pages utiles
Sources techniques : fiche technique Deye SG02LP1 EU AM2/AM3-P (septembre 2026) et notice Deye SUN-7.6–12K-SG02LP1-EU-AM3-P. Documentation consultée le 6 octobre 2026. Les documents fabricant font foi pour la référence exacte.
